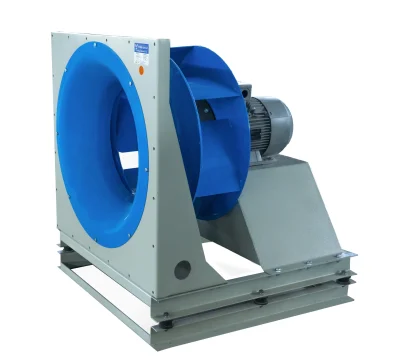

در این مقاله قصد داریم به معرفی پلاگ فن یا plug fan بپردازیم و شما را با ویژگیها، کاربردها و مزایای این فنهای صنعتی آشنا کنیم. پلاگ فن ها نوعی فن تهویه سانتریفیوژ هستند که بالاترین بازده را در صنایع مختلف ارائه میدهند و به دلیل تطبیق پذیری در شرایط مختلف، در سیستمهای تجاری و صنعتی مانند پرده هوا، بخاری هوا، پانلهای سقفی، دیواری و کف، اجاق گاز، خشک کن، جمعکننده گرد و غبار، اواپراتور، فریزر، کوره، خانههای دود و غرفههای اسپری به کار میروند.
در ادامه، به این سوال پاسخ میدهیم که پلاگ فن چیست و چرا انتخاب صحیح آن اهمیت دارد. پلاک فن به عنوان شناسنامه دستگاه اطلاعات مهمی مانند عملکرد، ظرفیت، سرعت و توان فن را ارائه میدهد و آشنایی با این اطلاعات میتواند به بهبود عملکرد پلاگ فن در سیستم های HVAC و افزایش عمر مفید آن کمک کند. دانستن جزئیات پلاک فن، برای مهندسان و کاربران صنعتی، نقش کلیدی در بهرهوری سیستمهای تهویه دارد.
همچنین در این مقاله به بررسی مزایای پلاگ فن، کاربرد های پلاگ فن و نکات مهم برای انتخاب و نصب پلاگ فن پرداختهایم. با توجه به راندمان بالا، انعطافپذیری در شرایط مختلف و گستردگی کاربردها، پلاگ فنها انتخابی مطمئن برای سیستمهای تهویه صنعتی و تجاری محسوب میشوند و میتوانند کارایی و ایمنی محیطهای کاری را به طرز چشمگیری افزایش دهند.
پلاگ فن چگونه جریان هوا را در سیستم های HVAC مدیریت میکند؟
جریان هوا یکی از نیازهای ضروری در هر صنعت است، بنابراین از هواکشهای صنعتی یا فنهای سانتریفیوژ برای تخلیه گاز، گرد و غبار و یا ورود هوای تازه در مکانهای عمومی و صنعتی استفاده میشود. نسل جدید این فنها با نام پلاگ فن وارد این حوزه شده و جایگاه ویژهای پیدا کردهاند. ساختار پلاگ فنها شبیه فنهای یوتیلیتی است و همانند فنهای سانتریفیوژ بر اساس نیروی گریز از مرکز کار میکنند و هوای محیط را به شکل کارآمد منتقل میکنند.
پلاگ فنها میتوانند در باکسهایی از جنس آلومینیوم، گالوانیزه و در برخی موارد استیل نصب شوند و با وجود عایقهای صدا و دما، تا حد زیادی از میزان صدا و ارتعاشات جلوگیری میکنند. طراحی این فنها بر اساس دادههایی مانند دمای کار، حجم هوای مورد نیاز و فشار داخل محفظه فن انجام میگیرد. تیغههای پروانه پلاگ فن میتوانند به صورت فوروارد (انحنای تیغهها به سمت جلو) یا بکوارد (انحنای تیغهها به سمت عقب) باشند و انتقال قدرت بین فن و الکتروموتور به صورت مستقیم یا غیرمستقیم (فولی و تسمه) انجام میشود.
کاربردهای پلاگ فن در سیستمهای HVAC و هواساز بهداشتی
در سیستمهای تهویه صنعتی و تجاری، پلاگ فنها یا فنهای سانتریفیوژ بدون حلزون نقش مهمی در بهبود عملکرد هواسازها و سیستمهای HVAC دارند. این فنها زمانی استفاده میشوند که نیاز به صدای کم، طراحی جمعوجور و توزیع یکنواخت هوا باشد. به همین دلیل معمولاً در هواسازهای بهداشتی (Hygienic AHU)، بیمارستانها، صنایع دارویی و غذایی، اتاقهای تمیز، هتلها و ساختمانهای اداری نصب میشوند. قرارگیری فن داخل پلنوم و خارج بودن موتور از مسیر جریان هوا باعث کاهش چشمگیر سطح صدای تولیدی نسبت به فنهای حلزونی سنتی میشود و تجربه کاربری آرامتری برای محیط فراهم میکند.
تمیزکاری آسان و کاهش تجمع ذرات یکی دیگر از مزایای مهم پلاگ فن در سیستم های HVAC است. طراحی مستقیم و بدون پوسته این فنها باعث میشود مناطق مردهای برای جمع شدن گرد و غبار و باکتریها ایجاد نشود و نگهداری و تمیزکاری سیستم آسانتر انجام شود. این ویژگی به خصوص در محیطهای بهداشتی و تمیز اهمیت دارد، زیرا نقاط تجمع ذرات کمتر بوده و عملیات CIP (تمیز کردن در محل) سریعتر و مؤثرتر انجام میشود.
طراحی جمعوجور و انعطافپذیر پلاگ فنها، نصب آنها در فضاهای محدود یا مسیرهای کانالکشی پیچیده را امکانپذیر میکند و باعث کاهش ابعاد کلی هواسازها میشود. این طراحی مدولار و ماژولار به سازندگان سیستمهای HVAC اجازه میدهد تا واحدهای بهداشتی و صنعتی را به راحتی یکپارچهسازی کنند.
توزیع یکنواخت جریان هوا یکی دیگر از دلایل کلیدی استفاده از پلاگ فنهاست. هوا روی کویلها، فیلترها و مبدلهای حرارتی به صورت یکنواخت پخش میشود و چند خروجی یا مسیرهای کانال پیچیده را به خوبی پشتیبانی میکند. این توزیع دقیق باعث کاهش افت فشار، افزایش راندمان انتقال حرارت و جلوگیری از ایجاد نقاط گرم یا سرد روی کویل میشود.
با این حال، پلاگ فنها معمولاً برای سیستمهایی با فشار استاتیکی بسیار بالا، کانالهای طولانی یا زمانی که هزینه پایین اولویت اصلی است مناسب نیستند. در چنین شرایطی انتخاب فن مناسب یا استفاده از آرایه فنها میتواند عملکرد سیستم را بهینه کند.
مزایای فنی پلاگ فن در سیستم های تهویه مطبوع (AHU)
فن پلاگ یا Plug Fan، نسل پیشرفته فنهای سانتریفیوژ بدون حلزون، مزایای فنی متعددی دارند که عملکرد سیستمهای HVAC و هواسازها (AHU) را بهینه میکند. این فنها به دلیل طراحی پلنیومی، افت فشار کمتر، جریان پایدار و توزیع یکنواخت هوا را روی کویلها، فیلترها و مبدلهای حرارتی فراهم میکنند. به همین دلیل راندمان کل سیستم به ویژه در بارهای جزئی بالاتر بوده و عملکرد حرارتی پایدارتر است.
یکی از مهمترین مزایای پلاگ فنها صدای کمتر و لرزش پایینتر است. پلنوم فن مانند یک محفظه آکوستیکی عمل میکند و نبود حلزون باعث کاهش نویز تونال میشود. این ویژگی بهخصوص در هواسازهای بهداشتی، بیمارستانها، اتاقهای تمیز و ساختمانهای اداری اهمیت دارد. طراحی جمعوجور و ماژولار فنها همچنین امکان نصب در فضاهای محدود و مسیرهای کانالکشی پیچیده را فراهم میکند.
فنهای Plug برای سیستمهای دبی متغیر (VAV) و درایو کنترل سرعت (VSD) بسیار مناسب هستند، زیرا راندمان پایدار در بازه وسیع سرعت را ارائه میدهند و مصرف انرژی را در بارهای جزئی که اکثر زمان کارکرد سیستم را تشکیل میدهد، کاهش میدهند. به ویژه مدلهای مجهز به موتور EC و Direct Drive راندمان کلی بالاتری دارند، نیاز به نگهداری کمتر دارند و بدون مشکل همراستایی پولی و تسمه کار میکنند. این مزیتها میتوانند مصرف انرژی را تا 36٪ کاهش دهند.
یکی دیگر از مزایای فنی پلاگ فنها، توزیع یکنواخت جریان هوا در مسیرهای پیچیده و چند خروجی (Multi-outlet) است. این ویژگی باعث کاهش افت فشار، افزایش راندمان انتقال حرارت و جلوگیری از ایجاد نقاط گرم و سرد روی کویلها میشود. همچنین قرارگیری فن داخل پلنوم و آببندی بهتر باعث کاهش نشت هوا و افزایش راندمان کل سیستم میشود.
در AHUهای بزرگ میتوان از آرایه فنها (Fan Array) استفاده کرد، یعنی چند فن کوچک پلاگ به جای یک فن بزرگ نصب شوند. این روش مزایایی مانند افزونگی (Redundancy)، راندمان بهتر در بار جزئی و تعمیر آسان بدون خاموشی کامل سیستم را فراهم میکند. همین ویژگی باعث شده فنهای Plug گزینهای ایدهآل برای بیمارستانها، دیتاسنترها و آزمایشگاهها باشند.
در نهایت، راندمان پلاگ فنها در سه سطح قابل بررسی است:
- راندمان آیرودینامیکی: نسبت توان مفید هوا به توان ورودی شافت فن که معمولاً بین 70٪ تا 85٪ است.
- راندمان کلی فن با موتور EC: شامل تلفات موتور و اینورتر، معمولاً بین 60٪ تا 75٪.
- راندمان سیستمی: عملکرد فن در شرایط واقعی پروژه و در بازه کاری با VSD، که در بارهای جزئی بهتر از فنهای حلزونی عمل میکند.
با توجه به استانداردهای معتبر AMCA 210 و ISO 5801، این فنها در شرایط پلنیومی تست میشوند و مقایسه راندمانها با فنهای سانتریفیوژ حلزونی، عملکرد واقعی AHU را بهتر نشان میدهد.
مقایسه پلاگ فن و فن سانتریفیوژ حلزونی (Volute)
فنهای پلاگ و فنهای سانتریفیوژ حلزونی هر دو در سیستمهای HVAC کاربرد دارند، اما از نظر عملکرد، راندمان، نصب و نگهداری تفاوتهای قابل توجهی دارند.
مزایای پلاگ فن نسبت به فن حلزونی شامل موارد زیر است:
- فضای کمتر اشغال شده: طراحی جمعوجور و بدون حلزون، امکان نصب در AHUهای کوچک یا مسیرهای کانال پیچیده را فراهم میکند.
- صدای کمتر: جریان هوا نرمتر و پلنوم به عنوان محفظه آکوستیکی باعث کاهش نویز میشود، در حالی که فنهای حلزونی صدای بالاتری تولید میکنند.
- راندمان بالاتر در بار جزئی: فنهای Plug در دبیهای متغیر و با موتور EC، مصرف انرژی کمتری دارند و راندمان سیستم را بهینه میکنند.
- تمیزی و بهداشت بهتر: نبود حلزون باعث کاهش نقاط تجمع گرد و غبار و باکتری میشود و تمیزکاری CIP سریعتر و آسانتر انجام میشود.
- سازگاری با EC و VSD: پلاگ فنها به راحتی با موتورهای EC و کنترل دور متغیر کار میکنند، بدون تلفات تسمه و مشکل همراستایی پولی.
در مقابل، فنهای سانتریفیوژ حلزونی:
- ابعاد بزرگتری دارند و فضای بیشتری اشغال میکنند.
- صدای بیشتری تولید میکنند و برای محیطهای حساس به نویز مناسب نیستند.
- در سیستمهای دبی متغیر، راندمان آنها در بار جزئی پایینتر است.
- نقاط تجمع گرد و غبار و آلودگی بیشتری دارند و تمیزکاری دشوارتر است.
جدول مقایسهای پلاگ فن و فن سانتریفیوژ حلزونی
| ویژگی | پلاگ فن (Plug Fan) | فن سانتریفیوژ حلزونی (Volute Fan) |
|---|---|---|
| فضای نصب | جمعوجور و ماژولار | بزرگ و اشغال فضای بیشتر |
| صدای تولیدی | کم، مناسب محیطهای بهداشتی | بالاتر، نیاز به عایق صوتی |
| راندمان در بار جزئی | بالا، مصرف انرژی کمتر | پایینتر، بهینهسازی کمتر |
| توزیع هوا | یکنواخت روی کویل و فیلتر | ناپیوسته، نقاط گرم/سرد ممکن است ایجاد شود |
| تمیزکاری | آسان، نقاط تجمع کمتر | دشوار، حلزون باعث تجمع گرد و غبار |
| سازگاری با EC / VSD | عالی | محدودتر و با نیاز به اینورترهای خارجی |
| کاربرد بهداشتی | مناسب برای Hygienic AHU، بیمارستان، صنایع دارویی و غذایی | محدود، نقاط تجمع آلودگی زیاد |
راندمان و استانداردهای پلاگ فن در سیستمهای HVAC
فنهای Plug در هواسازهای مدرن (AHU) عملکرد بسیار بهینهای دارند و راندمان آیرودینامیکی، راندمان کلی و راندمان سیستمی آنها قابل توجه است.
تعریف انواع راندمان
- راندمان آیرودینامیکی فن (Fan Efficiency): نسبت توان مفید هوا (Power Air) به توان شافت فن (Power Shaft). این همان راندمان پروانه است که معمولاً توسط سازندگان طبق تستهای AMCA یا ISO گزارش میشود.
- راندمان کلی فن + موتور: شامل تلفات موتور، اینورتر (در EC/VSD) و یاتاقانها میشود و معمولاً کمتر از راندمان آیرودینامیکی است.
- راندمان سیستمی: راندمان کل AHU شامل کویل، فیلتر و پلنوم است و برای طراح HVAC اهمیت دارد.
مثال عددی ساده:
فرض کنید یک پلاگ فن در نقطه کاری واقعی دارای راندمان آیرودینامیکی 80٪ و موتور EC راندمان 90٪ است.
- راندمان کلی فن = 80٪ × 90٪ = 72٪
- با اعمال Regain Pressure و پلنوم، راندمان سیستمی ممکن است به حدود 75٪ برسد، یعنی عملکرد واقعی AHU بهتر از محاسبه ساده فن است.
تستها و استانداردها
AMCA 210 و ISO 5801 معیار اصلی تست پلاگ فنها هستند:
- حالت رایج Type B / Arrangement B: ورودی آزاد، خروجی به پلنوم یا کانال.
- اندازهگیریها شامل: دبی هوا (Q)، فشار کل و استاتیک، توان مصرفی و راندمان.
- نکته مهم: Regain Pressure پلنوم جزو راندمان رسمی فن محسوب نمیشود، اما در عملکرد واقعی AHU تأثیر مثبت دارد.
مزیت Fan Plug در AHU: حتی اگر راندمان پروانه مشابه فن Volute باشد، به دلیل توزیع یکنواخت هوا و کاهش افت فشار داخلی، مصرف انرژی کل سیستم کمتر و راندمان سیستمی بالاتر است.
اثر تعداد فنها در آرایه (Fan Array) بر راندمان
در AHUهای بزرگ، معمولاً چندین فن Plug کوچک به صورت آرایه نصب میشوند:
- مزایای مثبت:
- راندمان بهتر در بار جزئی (سیستم بیشتر عمر خود را با 40–70٪ دبی کار میکند).
- افزایش قابلیت اطمینان (اگر یک فن خراب شود، بقیه ادامه میدهند).
- توزیع یکنواختتر هوا روی کویل و فیلترها.
- معایب بالقوه:
- راندمان اوج کمی پایینتر نسبت به فن منفرد بزرگ.
- پیچیدگی کنترل و هزینه اولیه بیشتر.
| ویژگی | فن منفرد بزرگ | آرایه فنهای Plug |
|---|---|---|
| راندمان در بار اوج | بالاتر | کمی پایینتر |
| راندمان در بار جزئی | پایینتر | بسیار بهتر |
| توزیع جریان هوا | ممکن است ناهموار باشد | یکنواختتر |
| قابلیت اطمینان | محدود | عالی، افزونگی |
| پیچیدگی کنترل | ساده (VFD) | پیچیده (کنترل چند فن) |
اثر موتور EC و VSD بر مصرف انرژی در پلاگ فن ها
یکی از مهم ترین مزایای استفاده از پلاگ فن در سیستم های HVAC، کاهش مصرف انرژی نسبت به فن تهویه سانتریفیوژ حلزونی است. در فن Plug مجهز به موتور EC و Direct Drive، حذف تسمه و پولی باعث از بین رفتن تلفات مکانیکی می شود و به طور متوسط 5 تا 10 درصد صرفه جویی انرژی ایجاد می کند. از طرفی راندمان بالاتر موتور EC نسبت به موتورهای AC، که معمولا بین 70 تا 85 درصد است، نقش مهمی در کاهش مصرف برق هواسازها دارد و در بسیاری از پروژه ها منجر به کاهش قابل توجه هزینه های بهره برداری می شود.
پلاگ فن ها در کنار موتور EC، به دلیل استفاده از VSD عملکرد بسیار بهتری در بار جزئی دارند. در اغلب سیستم های تهویه مطبوع، فن ها همیشه با حداکثر ظرفیت کار نمی کنند و امکان کنترل دور فن متناسب با نیاز واقعی سیستم اهمیت زیادی دارد. این ویژگی در پلاگ فن باعث می شود مصرف انرژی در شرایط بار جزئی بین 10 تا 25 درصد کاهش یابد. همچنین قرارگیری فن در پلنوم و توزیع یکنواخت جریان هوا، افت فشار را کاهش داده و نیاز به افزایش دور فن را کمتر می کند.
کنترل هوشمند پلاگ فن با سنسورهای فشار و دبی، یکی دیگر از عوامل موثر در کاهش مصرف انرژی است. این کنترل دقیق باعث می شود فن فقط به اندازه نیاز سیستم کار کند و از مصرف اضافی جلوگیری شود. به عنوان مثال، در یک هواساز با دبی 50,000 متر مکعب بر ساعت، جایگزینی فن حلزونی با موتور AC و تسمه ای با EC Plug Fan می تواند مصرف انرژی را حدود 36 درصد کاهش دهد که معادل صرفه جویی سالانه حدود 15,800 کیلووات ساعت برق خواهد بود.
انتخاب و نصب فن پلاگ در سیستم های HVAC
انتخاب و نصب پلاگ فن نقش مهمی در عملکرد، مصرف انرژی و قابلیت اطمینان سیستم های تهویه مطبوع دارد. فن پلاگ معمولا داخل پلنوم دستگاه هواساز نصب می شود و به دلیل نداشتن حلزون، امکان طراحی فشرده و ماژولار AHU را فراهم می کند. این ویژگی باعث شده پلاگ فن در سیستم های HVAC به ویژه در پروژه هایی با محدودیت فضا کاربرد گسترده ای داشته باشد.
در فرآیند انتخاب و نصب پلاگ فن، استفاده از چند فن به صورت آرایه به جای یک فن بزرگ، تاثیر مستقیمی بر راندمان سیستم دارد. آرایش چند فن باعث بهبود راندمان در بارهای جزئی و افزایش قابلیت اطمینان می شود، زیرا در صورت خروج یک فن از مدار، سایر فن ها می توانند عملکرد سیستم را حفظ کنند. به همین دلیل این روش در هواسازهای بیمارستانی، آزمایشگاهی و صنعتی بسیار رایج است.
کنترل دور فن با استفاده از VFD یا موتورهای EC یکی از مزایای مهم پلاگ فن محسوب می شود. این نوع کنترل امکان تنظیم دقیق دبی هوا بر اساس نیاز واقعی سیستم را فراهم می کند و مصرف انرژی را به طور محسوسی کاهش می دهد. در عمل، استفاده از EC Plug Fan در یک AHU می تواند توان مصرفی فن را نسبت به فن های حلزونی سنتی به میزان قابل توجهی کاهش دهد و هزینه های بهره برداری را بهینه کند.
در مجموع، زمانی که انتخاب و نصب پلاگ فن همراه با طراحی صحیح آرایه فن و استراتژی کنترلی مناسب انجام شود، این فن می تواند عملکرد پایدار، مصرف انرژی کمتر و انعطاف پذیری بالاتری نسبت به فن های سانتریفیوژ حلزونی ارائه دهد.
اطلاعات موجود در پلاگ فن و نحوه خواندن پلاک
پلاگ فن شامل اطلاعات جامع و دقیق درباره مشخصات فنی و عملکرد فن است که برای انتخاب، نصب و بهرهبرداری بهینه ضروری هستند. هر داده روی پلاگ نقش مهمی در تضمین عملکرد صحیح فن دارد.
مهمترین اطلاعات موجود روی پلاگ فن عبارتند از:
| مشخصه | توضیحات |
|---|---|
| ولتاژ | نشاندهنده مقدار ولتاژی است که فن برای کارکرد صحیح نیاز دارد و باید با منبع تغذیه هماهنگ باشد. |
| جریان | میزان جریانی که موتور فن در حین عملکرد مصرف میکند و برای جلوگیری از اضافهبار اهمیت دارد. |
| توان | مصرف انرژی فن که معمولاً با وات (W) یا کیلووات (kW) نمایش داده میشود و باید با نیاز سیستم مطابقت داشته باشد. |
| سرعت چرخش | سرعت پروانه (RPM) که تعیینکننده جریان هوا و فشار تولیدی فن است. |
| کلاس عایقی | مقاومت سیمپیچهای موتور در برابر حرارت (B، F یا H) برای دماهای کاری مختلف. |
| استاندارد حفاظتی | نشاندهنده میزان مقاومت فن در برابر گردوغبار و آب (IP) که برای محیطهای صنعتی حیاتی است. |
| جریان هوای تولیدی | حجم هوای جابجاشده (CFM یا m³/h) که برای انتخاب فن مناسب با نیاز تهویه اهمیت دارد. |
| دمای کاری | دمای مجاز عملکرد ایمن فن. |
| جهت چرخش و جریان هوا | جهت حرکت پروانه و مسیر جریان هوا که در نصب صحیح فن حیاتی است. |
برای استفاده بهینه از فن، باید مشخصات سیستم تهویه یا صنعتی خود را با اطلاعات روی پلاگ مطابقت دهید تا از انتخاب اشتباه جلوگیری و عملکرد بهینه فن تضمین شود.
نحوه خواندن ولتاژ و جریان نامی در فن پلاگ
برای درک بهتر عملکرد پلاگ فن، بررسی اطلاعات درج شده روی پلاک مشخصات اهمیت زیادی دارد. فن پلاگ به عنوان یکی از انواع فن تهویه سانتریفیوژ، دارای داده های فنی مهمی مانند ولتاژ و جریان نامی است که نقش مستقیم در انتخاب و نصب پلاگ فن و عملکرد ایمن آن در سیستم های HVAC دارند. توجه به این اطلاعات از بروز خطاهای برقی و کاهش راندمان جلوگیری می کند.
ولتاژ نامی معمولا با واحد ولت (V) روی پلاگ فن یا پلاک موتور مشخص می شود و نشان می دهد فن برای کارکرد استاندارد به چه سطح ولتاژی نیاز دارد. به عنوان مثال درج مقدار 220V بیانگر مناسب بودن فن برای برق تک فاز است، در حالی که مقادیر 220/380V نشان می دهد پلاگ فن قابلیت استفاده در شرایط تک فاز و سه فاز را دارد. این موضوع در عملکرد پلاگ فن و تطبیق آن با تابلو برق و تجهیزات کنترلی اهمیت زیادی دارد.
جریان نامی که با واحد آمپر (A) نمایش داده می شود، میزان مصرف جریان موتور در شرایط کاری عادی را مشخص می کند. این عدد معیار مهمی برای انتخاب تجهیزات حفاظتی، اینورتر و بررسی مصرف انرژی است. شناخت دقیق این مشخصات، علاوه بر افزایش ایمنی، از مزایای پلاگ فن محسوب می شود و به استفاده بهینه از پلاگ فن در سیستم های HVAC کمک می کند.
تتعیین سرعت و توان با استفاده از مشخصات فن پلاگ
در پاسخ به این سوال که پلاگ فن چیست، باید گفت پلاگ فن علاوه بر ساختار خاص خود، اطلاعات فنی مهمی درباره سرعت و توان موتور ارائه می دهد که نقش مستقیمی در عملکرد پلاگ فن دارد. این مشخصات روی پلاک فن درج می شوند و برای انتخاب و نصب پلاگ فن در سیستم های HVAC و فن تهویه سانتریفیوژ اهمیت زیادی دارند.
سرعت چرخش پروانه پلاگ فن با واحد RPM نمایش داده می شود و نشان دهنده تعداد دور پروانه در هر دقیقه است. افزایش سرعت، میزان جریان هوا و فشار تولیدی را بیشتر می کند، اما همزمان می تواند مصرف انرژی و سطح صدا را نیز افزایش دهد. مقدار RPM به صورت مستقیم روی پلاگ فن درج می شود و معیار مهمی برای تطبیق فن با نیاز سیستم تهویه محسوب می شود.
توان فن که با واحد وات یا کیلووات مشخص می شود، بیانگر میزان انرژی مصرفی یا خروجی موتور است. این مقدار باید متناسب با شرایط کاری باشد تا از اتلاف انرژی یا کاهش راندمان جلوگیری شود. در برخی موارد که توان روی پلاک درج نشده باشد، می توان آن را با استفاده از ولتاژ و جریان نامی محاسبه کرد که این موضوع در بررسی عملکرد پلاگ فن کاربردی است.
در مجموع، شناخت دقیق سرعت و توان از مزایای پلاگ فن به شمار می رود و به شما کمک می کند فن مناسب را برای کاربردهای مختلف انتخاب کنید. توجه به این مشخصات، نقش مهمی در افزایش راندمان، کاهش مصرف انرژی و استفاده بهینه از پلاگ فن در سیستم های HVAC دارد.
استانداردهای حفاظتی و کلاس عایقی در پلاگ فن سانتریفیوژ
استانداردهای حفاظتی و کلاس عایقی از مهم ترین اطلاعات فنی درج شده روی فن پلاگ یا همان پلاگ فن سانتریفیوژ هستند که نقش مستقیمی در عملکرد پلاگ فن و طول عمر آن دارند. بررسی این مشخصات هنگام انتخاب و نصب پلاگ فن به ویژه در سیستم های HVAC و کاربردهای صنعتی اهمیت بالایی دارد، زیرا نشان می دهد plug fan تا چه حد در برابر شرایط محیطی و حرارتی مقاوم است.
استاندارد حفاظتی که با کد IP مشخص می شود، میزان مقاومت پلاگ فن در برابر نفوذ گرد و غبار و آب را نشان می دهد. به عنوان مثال، استاندارد IP55 بیانگر مقاومت مناسب فن پلاگ در محیط های صنعتی و نیمه مرطوب است. انتخاب سطح IP متناسب با محل نصب، یکی از مزایای پلاگ فن محسوب می شود و از آسیب به موتور و کاهش راندمان جلوگیری می کند.
کلاس عایقی موتور که با حروفی مانند B، F یا H نمایش داده می شود، توانایی سیم پیچی موتور plug fan را در تحمل دمای بالا مشخص می کند. هرچه کلاس عایقی بالاتر باشد، پلاگ فن امکان کارکرد پایدارتر در شرایط سخت و دمای بالا را خواهد داشت. برای مثال، کلاس عایقی F تحمل دمای بیشتری نسبت به کلاس B دارد و در بسیاری از کاربردهای صنعتی و سیستم های HVAC گزینه مناسب تری محسوب می شود.
در مجموع، توجه به استانداردهای حفاظتی و کلاس عایقی هنگام انتخاب پلاگ فن باعث افزایش ایمنی، کاهش هزینه های نگهداری و بهبود عملکرد فن تهویه سانتریفیوژ در شرایط کاری مختلف می شود.

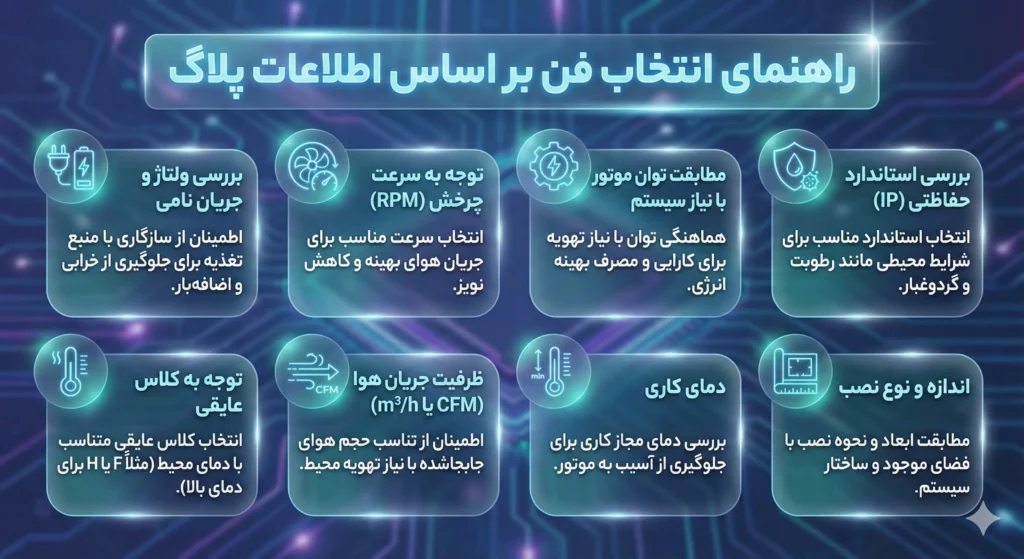

نکات مهم در انتخاب فن مناسب بر اساس اطلاعات پلاگ
احتمالا یکی از دلایل پرسیدن سوال پلاگ فن چیست، نیاز شما برای انتخاب مناسب ترین فن است. پلاگ فن بهعنوان شناسنامه دستگاه، اطلاعات حیاتی برای انتخاب صحیح و بهرهبرداری بهینه از فن ارائه میدهد. برای انتخاب مناسبترین فن بر اساس اطلاعات پلاگ، توجه به نکات زیر ضروری است:
با رعایت این نکات و تحلیل دقیق اطلاعات پلاگ، میتوانید فنی انتخاب کنید که عملکرد بهینه، طول عمر بالا و ایمنی سیستم تهویه شما را تضمین کند.
تأثیر دمای محیط و شرایط کاری بر عملکرد فن
دمای محیط و شرایط کاری از عوامل کلیدی تأثیرگذار بر عملکرد و طول عمر فنها هستند. افزایش دمای محیط میتواند باعث افزایش دمای موتور و سیمپیچهای آن شود، که در صورت تجاوز از محدوده تحمل کلاس عایقی فن، منجر به کاهش راندمان، آسیب به قطعات داخلی و حتی خرابی کامل دستگاه خواهد شد. به همین دلیل، انتخاب فن با کلاس عایقی مناسب (مانند F یا H) و محدوده دمای کاری مطابق با شرایط محیطی بسیار حائز اهمیت است.
شرایط کاری مانند وجود گردوغبار، رطوبت، مواد شیمیایی خورنده یا ارتعاشات نیز میتوانند عملکرد فن را تحت تأثیر قرار دهند. در محیطهای مرطوب یا دارای ذرات معلق، استفاده از فنهایی با استاندارد حفاظتی بالا (مانند IP55 یا IP65) ضروری است تا از نفوذ آب و گردوغبار به موتور جلوگیری شود. همچنین، در محیطهایی با مواد شیمیایی یا گازهای خورنده، باید از فنهایی با پوشش مقاوم در برابر خوردگی استفاده کرد.
عدم تطبیق پلاگ فن سانتریفیوژ با شرایط محیطی میتواند منجر به کاهش راندمان، افزایش هزینههای تعمیر و نگهداری و کاهش عمر مفید دستگاه شود. بنابراین، ارزیابی دقیق دما و شرایط کاری پیش از انتخاب فن، نقش مهمی در بهینهسازی عملکرد و کاهش هزینههای عملیاتی دارد.
سخن پایانی
پلاگ فن به عنوان یکی از گزینه های مدرن در تهویه مطبوع، به دلیل طراحی بدون حلزون، راندمان بالا و انعطاف پذیری در نصب، جایگاه ویژه ای در سیستم های HVAC پیدا کرده است. عملکرد بهینه در بارهای جزئی، صدای کمتر و توزیع یکنواخت هوا از مهم ترین مزایای پلاگ فن هستند که باعث بهبود عملکرد کلی هواساز می شوند.
این نوع فن به ویژه برای کاربردهای بهداشتی و صنعتی مانند هواسازهای بیمارستانی، صنایع دارویی، غذایی و فضاهای تمیز گزینه ای مناسب محسوب می شود، زیرا خطر تجمع آلودگی را کاهش می دهد و نگهداری ساده تری دارد. ترکیب پلاگ فن با موتورهای EC و سیستم های کنترل دور نیز نقش مهمی در کاهش مصرف انرژی و افزایش طول عمر تجهیزات ایفا می کند.
در نهایت، انتخاب صحیح پلاگ فن متناسب با شرایط کاری سیستم، می تواند تاثیر قابل توجهی بر بهره وری و هزینه های بهره برداری داشته باشد. برای آشنایی بیشتر با مدل ها و مشخصات فنی، می توانید از محصولات پلاگ فن طوفان ساز بازدید کنید و گزینه مناسب پروژه خود را انتخاب نمایید.
